浸出器    處理量：5-1000噸

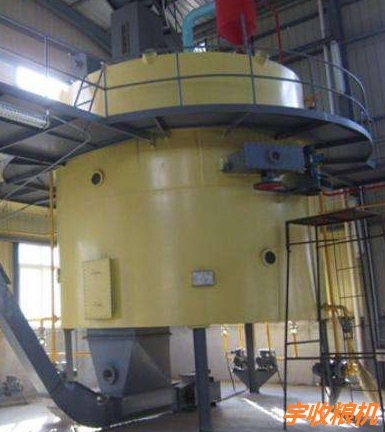

平轉浸出器

      平轉浸出器是國內外應用最多的浸出器，其特點是料層高、混合油濃度高、混合油含粕末少，結構簡單、運轉平穩、故障率低、易于檢修等。我公司在大型平轉浸出器的設計和制作方面經驗豐富。

      平轉浸出器的固定柵板采用不銹鋼材料，并增加了橫向柵板，防止?jié)?/span>混合油倒流入落料格，從而保證浸出效果。

采用γ射線料位控制進料，充分保證進料均勻平整穩定，使存料箱中料位保持一定的高度，起到料封作用，避免溶劑跑冒，同時也大大改善浸出效果。

      下料裝置采用兩個撥料翅形式所構成的撥料鍋，將瞬間落下的物料均勻連續不斷的卸入濕粕刮板之中，既能緩沖浸出器下料時對濕粕刮板的沖擊，又能使?jié)衿晒伟骞瘟暇鶆?，徹底解決了落料斗搭橋和濕粕系統的不穩定,相應也延長了刮板的使用壽命。

     浸出器傳動采用整體鑄造的齒條傳動，運轉平穩，使用壽命長，動力小。　　

     處理不同的物料采用不同的噴淋工藝和料層高度。

型號、參數

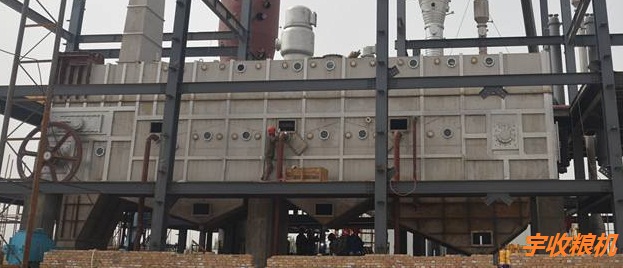

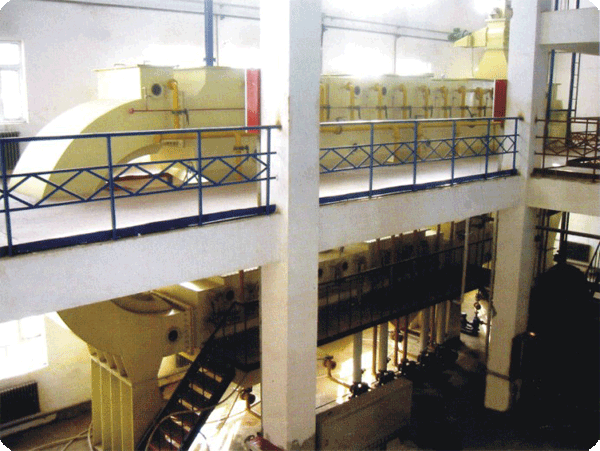

環形浸出器

環形浸出器也采用不銹鋼柵板，浸出器本身有預浸段、主浸段、瀝干段。且在浸出過程中油料可翻動增加浸出的均勻性。

　　獨特的本格噴淋方式保證了良好的浸出效果。

　　特殊的卸料系統，可任意可調的轉速，把浸出器落下的濕粕均勻的對濕粕刮板喂料，緩解了濕料對濕粕刮板的沖擊，保證了蒸脫機脫溶時間的穩定，解決了由于濕料拉空，蒸脫機混合氣體由濕粕刮板倒灌入浸出器等一系列問題。

      環形浸出器優點：噸位大，料層均勻，混合油利用率高，濃度遞度大，噴淋滲透快，瀝干快，濕粕含溶低。

型號、參數

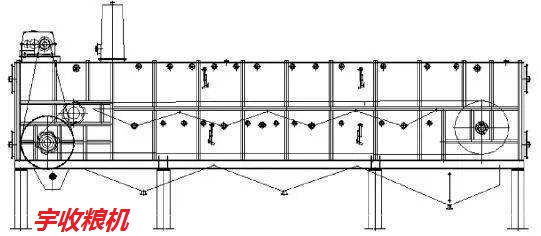

箱鏈?zhǔn)浇銎?/strong>

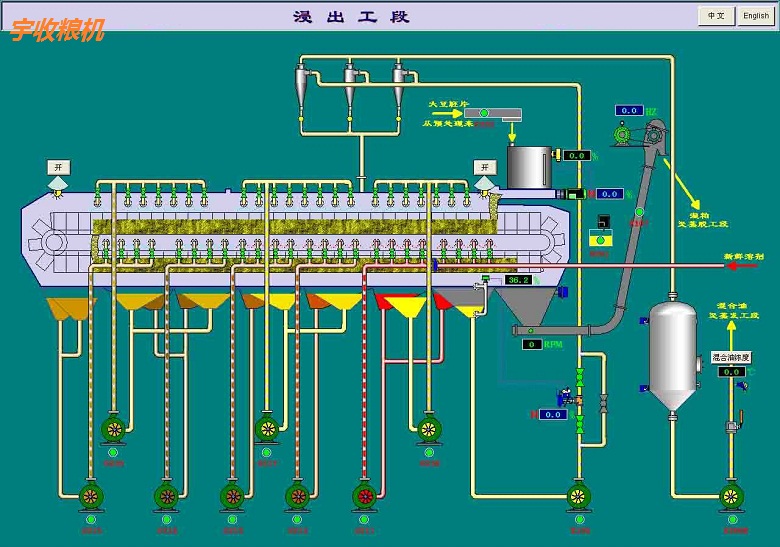

工作原理是：經軋成胚片或膨化的油料進入浸出器的拖鏈框內，并形成一定的料層高度，此時，溶劑經噴淋管對油料進行大量噴淋，并在料層上表面建立一定的液位，與此同時，通過傳動裝置驅動的鏈條刮板將油料在拖鏈框中均勻緩慢向前推動。每個框中的油料相互隔離，在浸出過程中相互不受影響，前后兩次浸出的混合油相互滲透量較少，因此混合油濃度梯度大，增加浸出的傳質動力。拖鏈框可在上下二段水平的柵板上來回拖動油料，提高了設備的利用率，且浸出過程中油料在浸出一段后翻動一次再浸出第二次，增加了浸出油料的均勻性。當油料受到溶劑（混合油）反復不斷地噴淋、浸泡，油料內的油脂被慢慢溶解析出，并溶于溶劑中（俗稱混合油）。

   混合油則通過柵板過濾流入集油斗，然后用混合油泵將濃度較高的混合油打入暫存罐，并輸送至蒸發汽提工段。濃度較低的混合油繼續參與循環噴淋。

   當油料經過近1個小時的浸出后，其油分完全提取。經過浸出后的餅渣由鏈條刮板推入浸出器的出粕口，并通過濕粕刮板送入蒸脫機進行溶劑回收。

技術特點

1) 密封性好，溶劑利用率高。

2) 變頻調整，溶劑滲透效果優。

3) 采用推料箱結構，混合油在料層不串流，保證各個噴淋段濃度。

4) 全段物料和溶劑逆流，混合油濃度高。

5) 自動調速裝置，保證了機器故障率低。

主要參數
